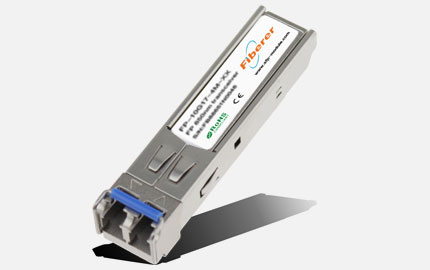

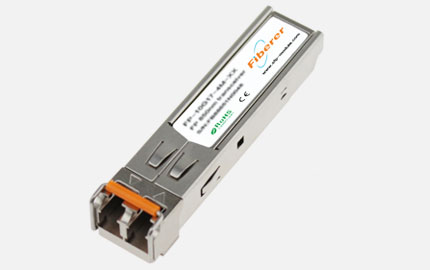

Dual Fiber SFP Optical Transceiver

Features FP-5524-12C(D)

▪ Dual data-rate of 1.25Gbps/1.063Gbps operation

▪ 1550nm DFB laser and APD photodetector for 120km transmission

▪ Compliant with SFP MSA and SFF-8472 with duplex LC receptacle

▪ Digital Diagnostic Monitoring: Internal Calibration or External Calibration

▪ Compatible with SONET OC-24-LR-1

▪ Compatible with RoHS

▪ +3.3V single power supply

▪ Operating case temperature: Standard : 0 to +70°C

▪  Gigabit Ethernet

▪ Fiber Channel

▪ Switch to Switch interface

▪ Switched backplane application

▪ Router/Server interface

▪ Other optical transmission systems

Ordering information

Datasheet Download	Data Rate	Distance	LD	PD	DDMI
FP-8503-02C(D)	155Mbps	2km	850nm VCSEL	PIN	N(Y)
FP-1303-02x(D)	155Mbps	2KM	1310nm FP(LED)	PIN	N(Y)
FP-3103-L2x(D)	155Mbps	20KM	1310nm FP	PIN	N(Y)
FP-3103-L4x(D)	155Mbps	40KM	1310nm FP	PIN	N(Y)
FP-5503-L8x(D)	155Mbps	80KM	1550nm DFB	PIN	N(Y)
FP-5503-12C(D)	155Mbps	120km	1550nm DFB	PIN	Y
FP-5503-15C(D)	155Mbps	150km	1550nm DFB	APD	Y
FP-3112-L2x(D)	622Mbps	20km	1310nm FP	PIN	N(Y)
FP-3112-L4x(D)	622Mbps	40km	1310nm DFB	PIN	N(Y)
FP-5512-L8x(D)	622Mbps	80km	1310nm DFB	PIN	N(Y)
FP-5512-12C(D)	622Mbps	120km	1550nm DFB	APD	N(Y)
FP-8524-S5x(D)	1.25Gbps	550m	850nm VCSEL	PIN	N(Y)
FP-3124-L2x(D)	1.25Gbps	20km	1310nm FP	PIN	N(Y)
FP-3124-L4x(D)	1.25Gbps	40km	1310nm DFB	PIN	N(Y)
FP-5524-L8x(D)	1.25Gbps	80km	1550nm DFB	PIN	N(Y)
FP-5524-12C(D)	1.25Gbps	120km	1550nm DFB	APD	Y
FP-852F-S3x(D)	2.125Gbps	300m	850nm VCSEL	PIN	N(Y)
FP-312F-L1x(D)	2.125Gbps	10km	1310nm FP	PIN	N(Y)
FP-312F-L2x(D)	2.125Gbps	20km	1310nm DFB	PIN	N(Y)
FP-312F-L4C(D)	2.125Gbps	40km	1310nm DFB	APD	Y
FP-552F-L8C(D)	2.125Gbps	80km	1550nm DFB	APD	Y
FP-5548-L4C(D)	2.488Gbps	40km	1550nm DFB	PIN	N(Y)
FPT-8548L-S3x(D)	2.488Gbps	300m	850nm VCSEL	/	N(Y)
FPR-8548L-S3x(D)	2.488Gbps	300m	/	PIN	N(Y)
FP-8548-S3x(D)	2.488Gbps	300m	850nm VCSEL	PIN	N(Y)
FP-3148-02x(D)	2.488Gbps	2km	1310nm FP	PIN	N(Y)
FP-3148-L2x(D)	2.488Gbps	20km	1310nm DFB	PIN	N(Y)
FP-5548-L2x(D)	2.488Gbps	20km	1550nm DFB	PIN	N(Y)
FP-3148-L4C(D)	2.488Gbps	40km	1310nm DFB	APD	Y
FP-5548-L8C(D)	2.488Gbps	80km	1550nm DFB	APD	Y
FP-5548-12C(D)	2.488Gbps	120km	1550nm DFB	APD	Y
FP-854G-S5C(D)	4.25Gbps	500m	850nm VCSEL	PIN	Y
FP-314G-L1C(D)	4.25Gbps	10km	1310nm DFB	PIN	Y
FP-314G-L3C(D)	4.25Gbps	30km	1310nm DFB	PIN	Y
FP-554G-L4C(D)	4.25Gbps	40km	1550nm DFB	PIN	Y
FP-554G-L8C( D)	4.25Gbps	80km	1550nm DFB	APD
